声波式锅炉吹灰器简介

一、产品概述：

声波式锅炉吹灰器以压缩空气作为动力源，声波的能量使积灰、结垢在受热面的附着状态产生分离，并使原有的积灰、结垢发生疲劳断裂和破碎。积灰和结垢在声波的作用下，从受热面剥离而被一定流速流动的烟气带出烟道。声波清灰器的振动频率远离设备本体、受热面的本征频率，对受热面不会产生有害的共振，但对积灰和灰垢却能十分有效地清除，并能根据积灰的物理性质优化控制使积灰得以及时有效地清除，长期保持受热面清洁。

二、工作原理：

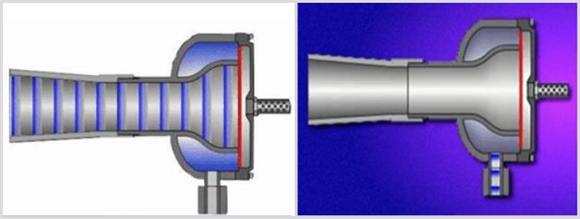

声波吹灰器以压缩空气为动力源，使压缩空气流经金属膜片和其它声波发生组件产生特定低频、高能量声波，声波在被清灰设备气体媒质声场中谐振传播，牵动气体媒质中的灰尘粒子同步振动，并周期性改变积灰边界层的纵向压力梯度，在声波振动及疲劳反复累计作用下，使微少的灰尘粒子难以靠近积灰表面或使沉积在积灰表面灰尘破坏而剥离，从而达到清除积灰的目的，（如图一所示）。

声波式锅炉清灰器工作原理图

三、设备结构与安装方式说明：

75型侧壁式、顶部式安装示意图

四、声波式锅炉吹灰器优点：

◇ 特定低频（75～250Hz），高声能（145～152dB），清灰范围大，效果好。

◇ 应用范围广，工作性能稳定可靠，适用于高温、腐蚀等恶劣工况。

◇ 结构先进，能耗小，寿命长，免维护。
◇ 声波清灰器是共振发声，气声转换效率高。
◇ 作为发声器的动力介质是压缩空气，价格低廉。
◇ 在清灰过程中对人体及设备无损伤，环保无害

五、使用范围：

◇ 冶金行业：烧结机头电除尘器、烧结机尾电除尘器、成品筛分电除尘器、原料电除尘器、配料室电除尘器、灰窑电除尘器、有色金属冶炼电除尘器、高炉袋式除尘器及除尘器灰斗、料仓等。
◇ 电力行业：各发电厂、热电厂锅炉系统电除尘器、袋式除尘器及过热器、省煤器、空气预热器、换热器等。
◇ 化工行业：化工系统电除尘器、袋式除尘器及过热器、空气预热器、换热器等。
◇ 水泥行业：水泥厂旋窑卧式静电除尘器、立窑立式静电除尘器、袋式除尘器及除尘器灰斗、料仓等。

六、设备使用案例：
